Mark點位置變更通知

變更原因:

為了適應一些夾邊（導軌）為3mm寬度貼片機使用， 讓貼片機更容易抓取到Mark點。

變更生效說明:

   2020年5月11日（星期一） 以后：勾選了[1、請選擇是否需要工藝邊及光標點 -> 需要]選項后情況下 僅新訂單將使用變更后的參數添加Mark點。

由于返單不會再更改工程資料，所以返單仍然使用原有參數。

通知發出日到2020年5月11日之間的新訂單會存在新老參數并存情況。

變更內容：

將Mark點中心的到板邊3.5mm這個距離變更, 變更為:3.85。

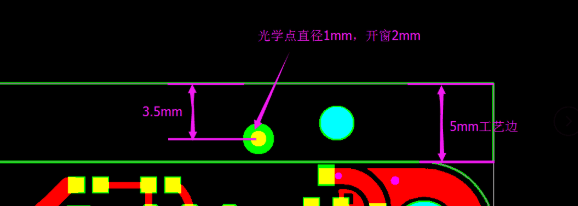

變更前的截圖：

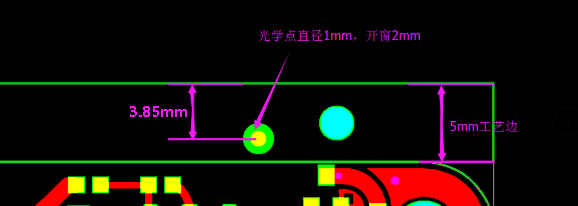

變更后的截圖：

以下是補充說明：

變更后可能會出現的現象：極限情況下V-cut線可能會傷到一些MARK點的開窗區域，這個損傷不影響實際產品使用, 因?yàn)樵诠に囘吷? 工藝邊最終是要從產品上去掉。

改后貼片機導軌壓住Mark點的機會降低非常多。自動化貼裝良率會上升, 停機的概率會下降。

即使傷到一些Mark點的開窗區域，也不會影響貼片的Mark點相機正確抓取

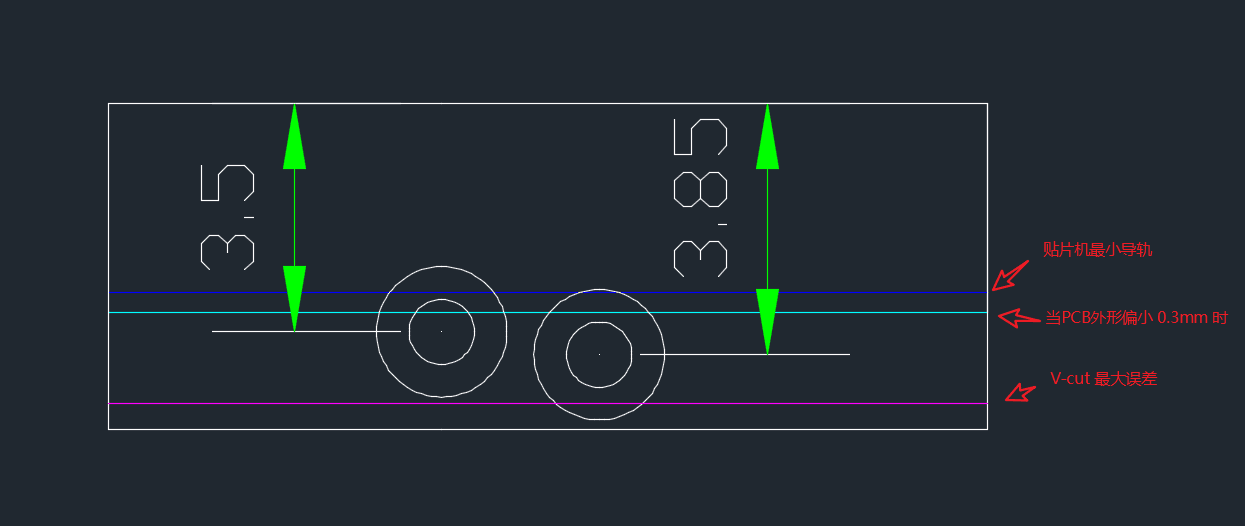

下圖模擬了幾種產生誤差的可能：

嘉立創SMT事業部

2020年5月7日星期四
