鋼網MARK
更新時間：2024-12-11 09:50
3735

1

文檔錯誤過時,
我要反饋

我想在鋼網上開MARK做定位孔，用來手刷焊錫膏方便，請問在立創EDA上怎么畫，嘉立創這邊能識別出來，最終做的鋼網上有這個空呢

互動評論 1

注意：此留言僅作為嘉立創與客戶日常交流之用，回復不是很及時，急切問題請聯系我司工作人員處理！

登錄或注冊后才可以留言哦！

官**工(1***5A) 2020-09-23 18:04:55

0

您好，MARK點是對位點，要設計在貼片層上，以貼片焊盤屬性設計，直徑1-3MM直徑大小的圓點。與正常貼片焊盤是一樣的屬性，只是它為單獨的圓點，一般分布在板子四個角的空白處。

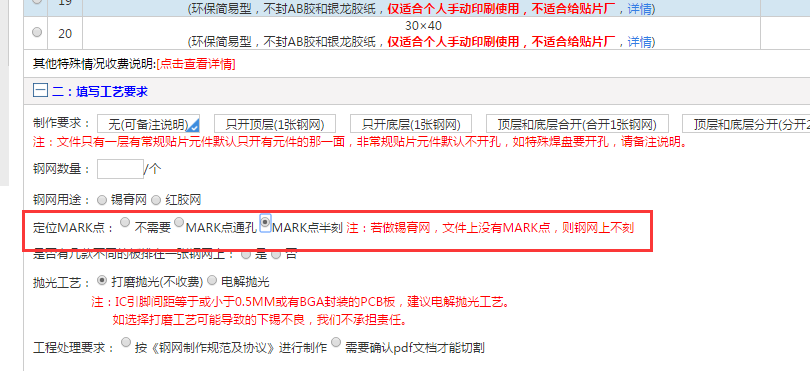

文件設計好后，下鋼網訂單時注意選擇對應的MARK點要求
