首先,了解下為什么要加工藝邊(工作邊),它目的是為了SMT時留出軌道傳輸位置、放置拼版Mark及定位孔。
工藝邊一般寬5-10mm。想節省一點pcb成本,取消工藝邊或者把工藝邊設置為3mm,是不可取的(不建議)。
那么在什么情況下可以取消工藝邊呢?當結構外形是中規中矩長方形或者正方形并且貼片元件距離邊框線有5mm以上的安全距離,便于軌道傳輸就可以取消工藝邊。
嘉立創可接受工藝邊定位孔及MARK點的加法:
案例一

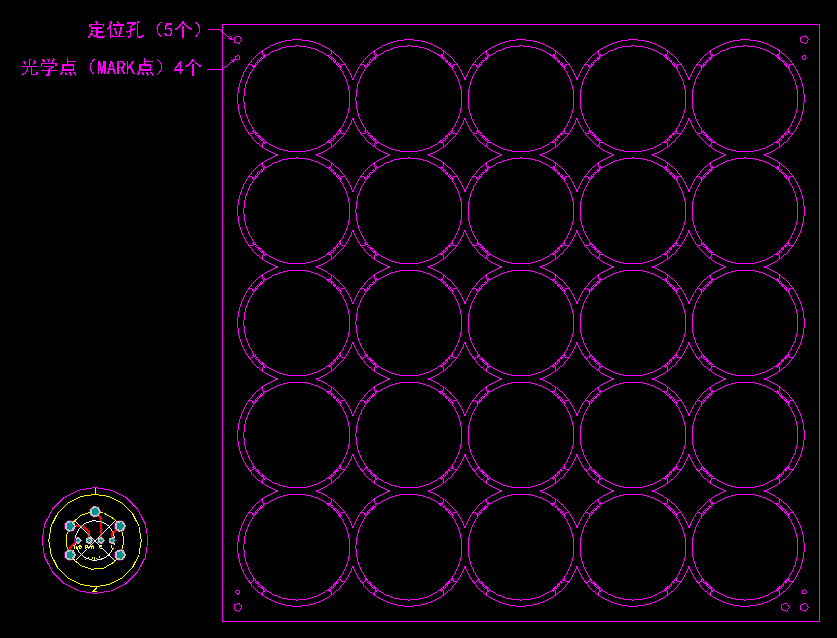

Gerber文件可在邊框?qū)永L制工藝邊及定位孔和Mark點指示,CAM工程見此信息會按規范處理好文件。


案例一,CAM工程優化后最終生產稿效果圖

方案二
Pads文件可用2D線繪制工藝邊及定位孔和Mark點指示,CAM工程見此信息會按規范處理好文件。


案例二,CAM工程優化后最終生產稿效果圖

方案三
AD文件可在邊框?qū)永L制工藝邊及定位孔和Mark點指示,CAM工程見此信息會按規范處理好文件。


案例三,CAM工程優化后最終生產稿效果圖

您好!4個定位孔構成梯形可以的。
尊敬的客戶,您好!四個mark點連接是一個矩形。
您好,可以的,外形和工藝邊,板內的非金屬異形槽孔,建議都用機械一層設計,謝謝!
您好,這個依您的設計需要來,比如做要鑼出的槽孔的,可以放在分孔圖的2D線上面,這樣轉出分孔圖就能開槽孔了,參考http://m.16938.com.cn/portal/server_guide_40033.html,謝謝!
