- 查看元器件貼裝仿真

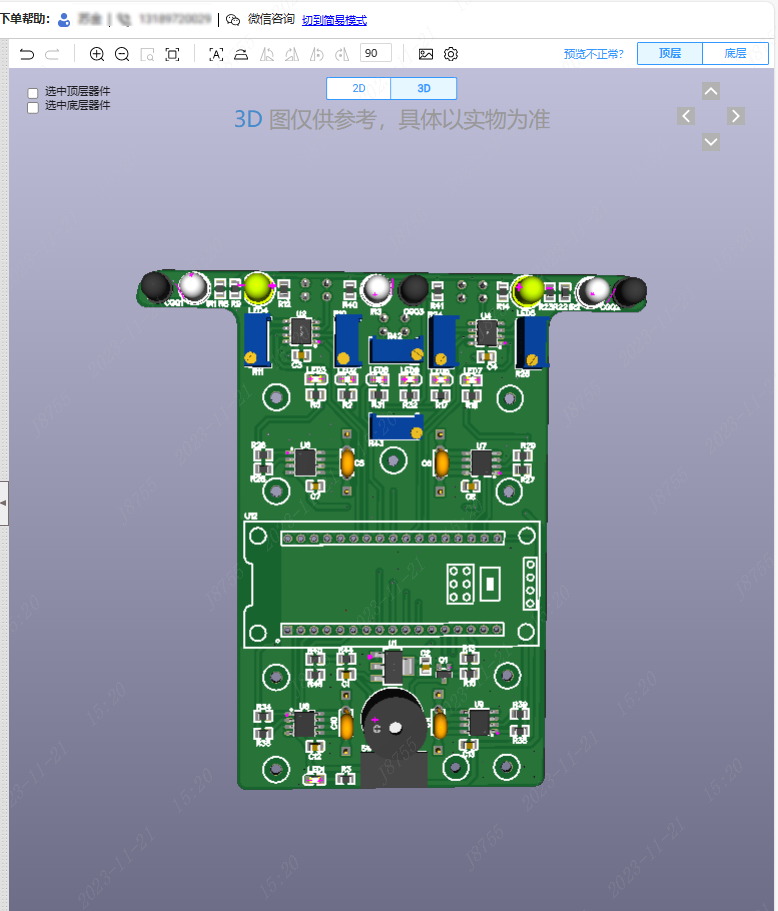

上傳與PCB文件對應的 《材料清單(BOM)》 和 《坐標文件》 并選好元器件后， 下單助手就會顯示出元器件的貼裝仿真圖。 例如下圖。 下圖是1:1 顯示出來元器件的本體和對應的貼裝位置。

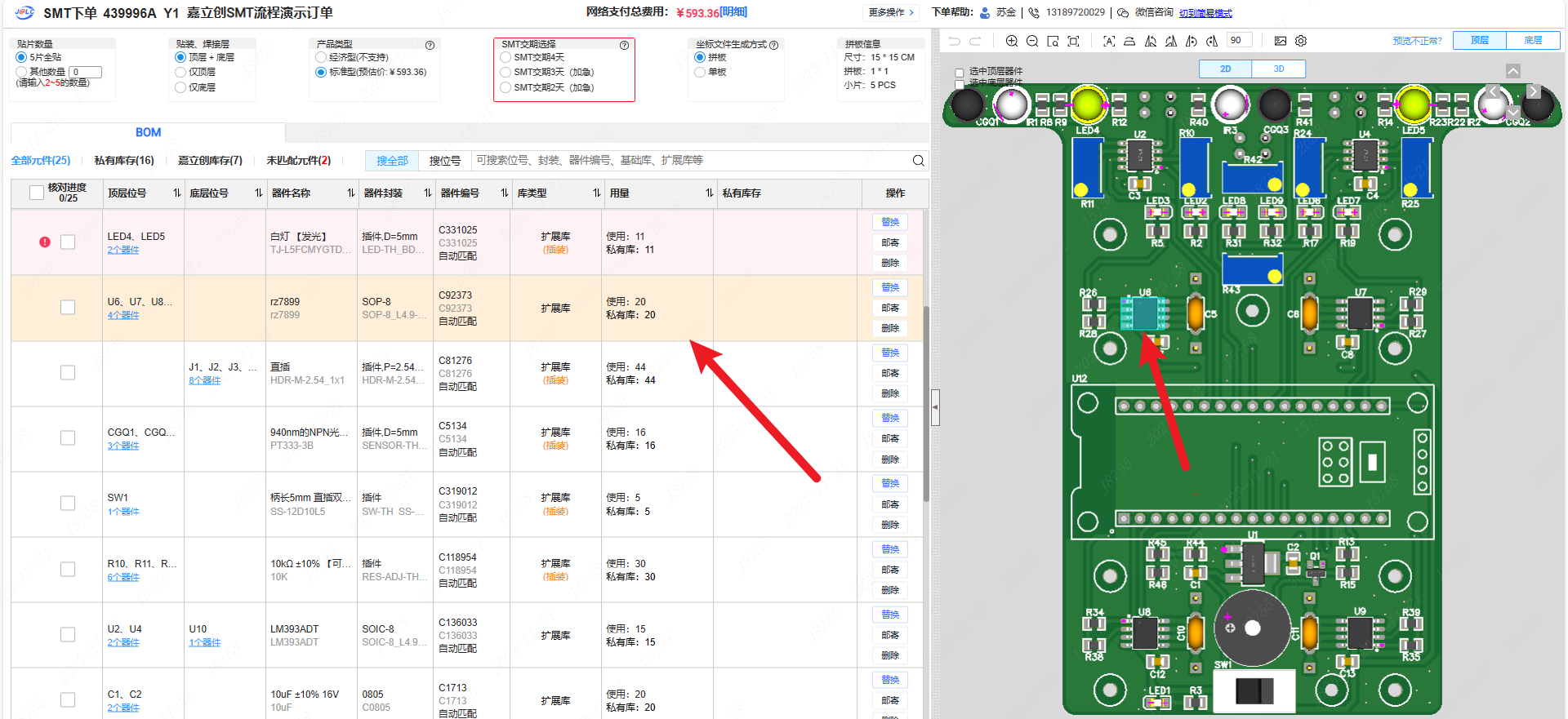

當鼠標點擊3D預覽界面的某一個器件時， 對應的左圖匹配器件界面就會對應突顯出此器件的信息。 例如下圖。
