經常會遇到一些不規范的拼版圖,僅是把幾塊板子連在一起就叫作拼版, 對于大小一致規則的矩形板這樣連接沒有問題,但對于一些大小不一,外形不規則的異形板,就不能直接連在一起處理了,需要結合實際生產機器設備的合理性來拼,下面先發一些實物來具體分析一下這些拼版不合理在什么地方:
案例一

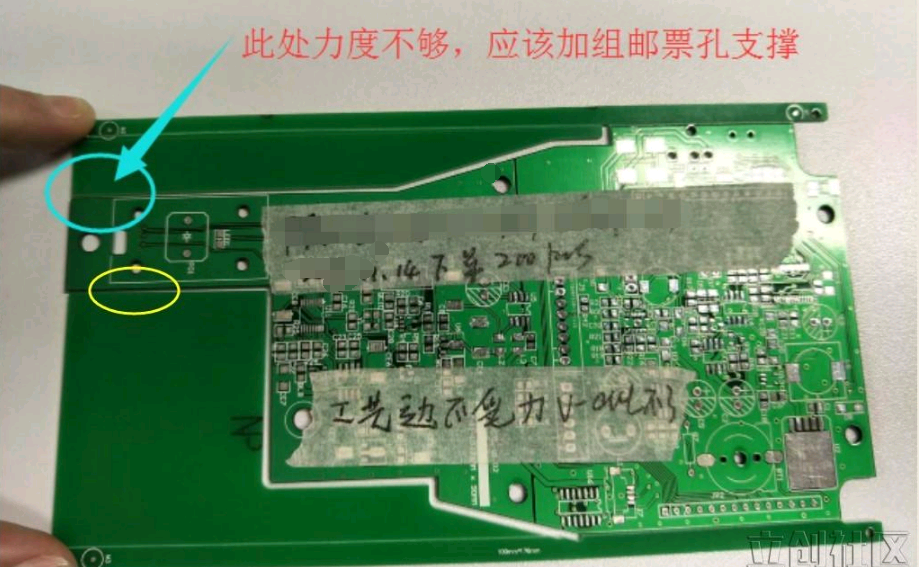

如下圖異形板 雖然加了擋板,但無支撐點如左上角及右下角,銑空完這個地方就是懸空的,再上V割機就不受力了,在成
形過程中因力度不平衡最終V割甩邊 ,造成V割時刀走到工藝邊造成報廢。


正確拼法如下,如按下圖這樣拼 ,就不存在以上這個問題:

2、這個圖片也是同樣的道理,支撐點受力面積小,只是形狀不同,同上無法V割。


案例二:

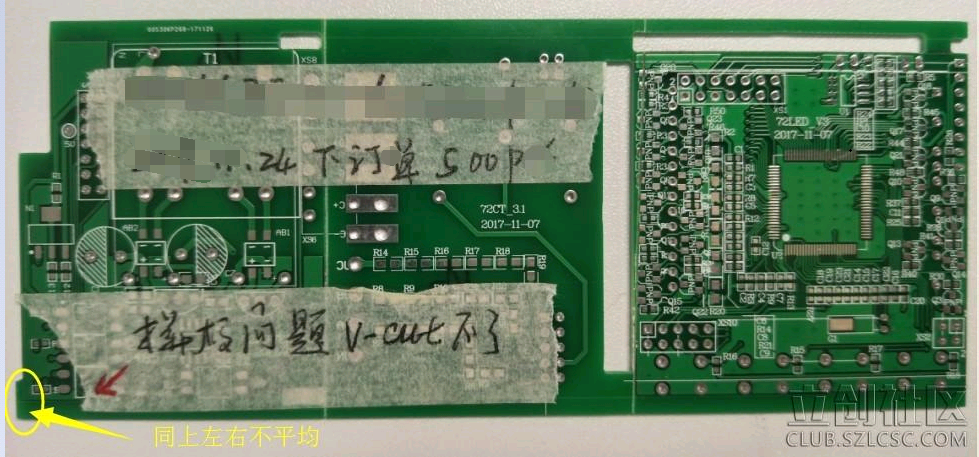

下圖我不知道大家有沒有看出問題,此拼板是不行的,細節可以結合案例一發現問題。

最終正確的拼板應該左右加郵票孔起到拉力的作用。

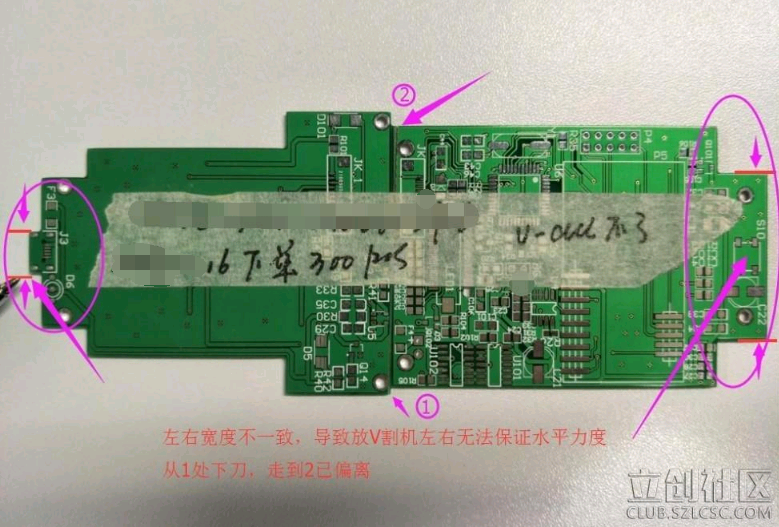

在看看另一種拼板,因左右無法保證水平,造成的V割偏位。

下圖是正確的拼板只僅僅多加條工藝邊扶助。



下圖是正確拼板,左右不采用V割,將采用鑼空(CNC)方法成形。
