設計優化：如何避免一端相連斷板
更新時間：2024-12-12 17:21
15099
0
文檔錯誤過時,
我要反饋
更新時間：2024-12-12 17:21
15099
0
15099
0
文檔錯誤過時,

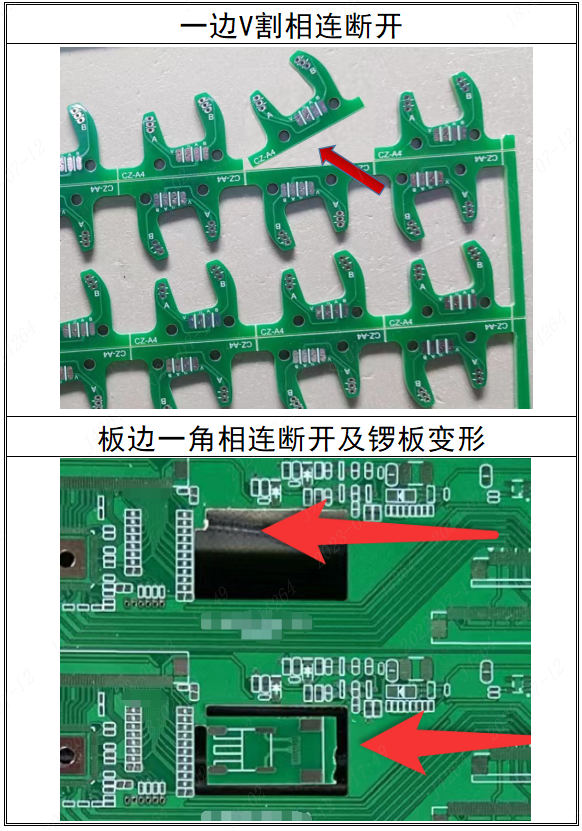

在實際生產中，有時會遇到一邊V割或是一角相連，此類在生產中易脫落或是鑼板變形，不論是郵票孔還是V割，一定要注意至少相對的兩條邊都需要有支撐連接位。
改善優化方案
對于V割或郵票孔拼板的，至少需要相對的2條邊/角有連接支撐位（板子較大的此支撐位相應需要增加）
