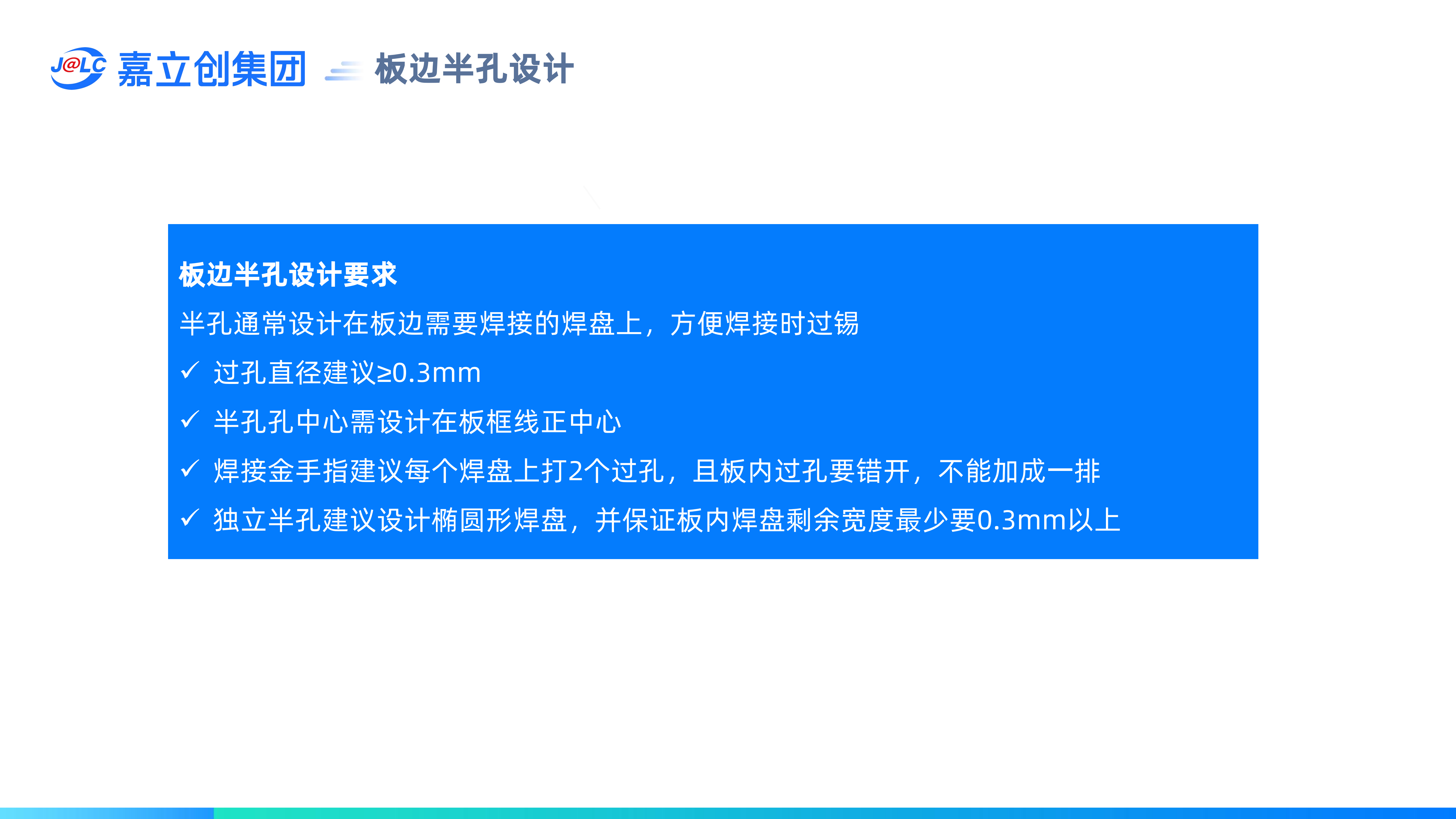

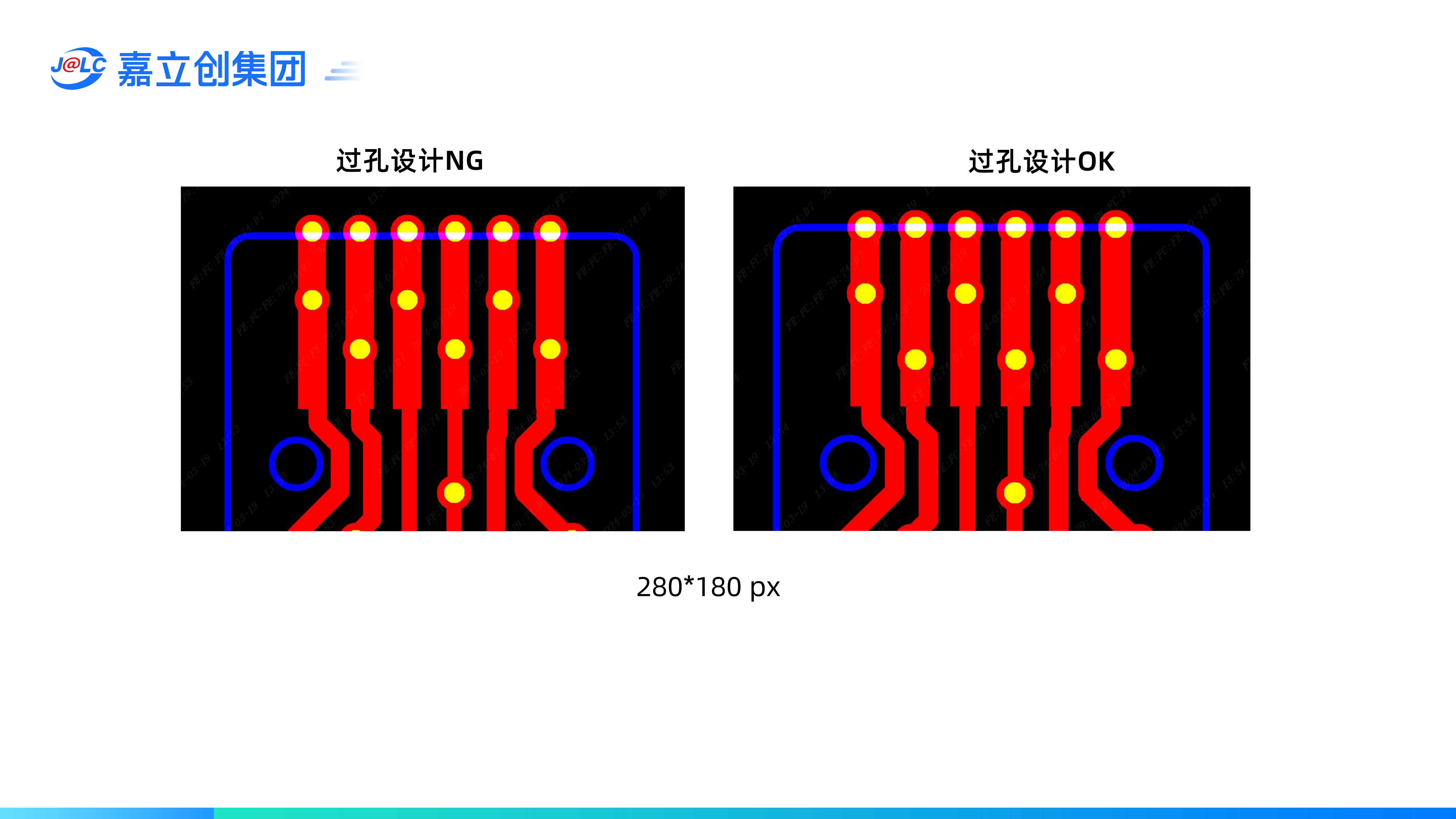

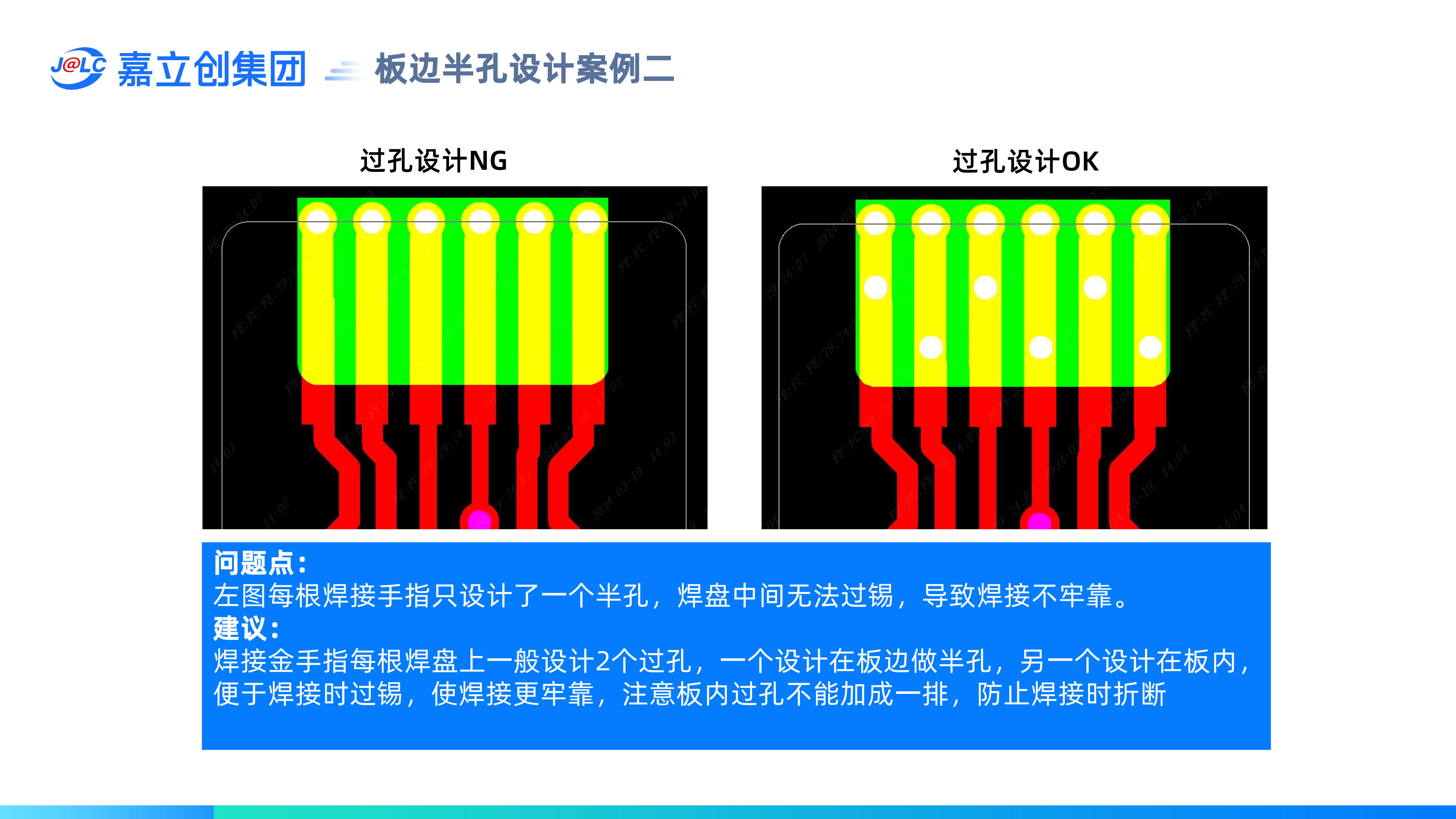

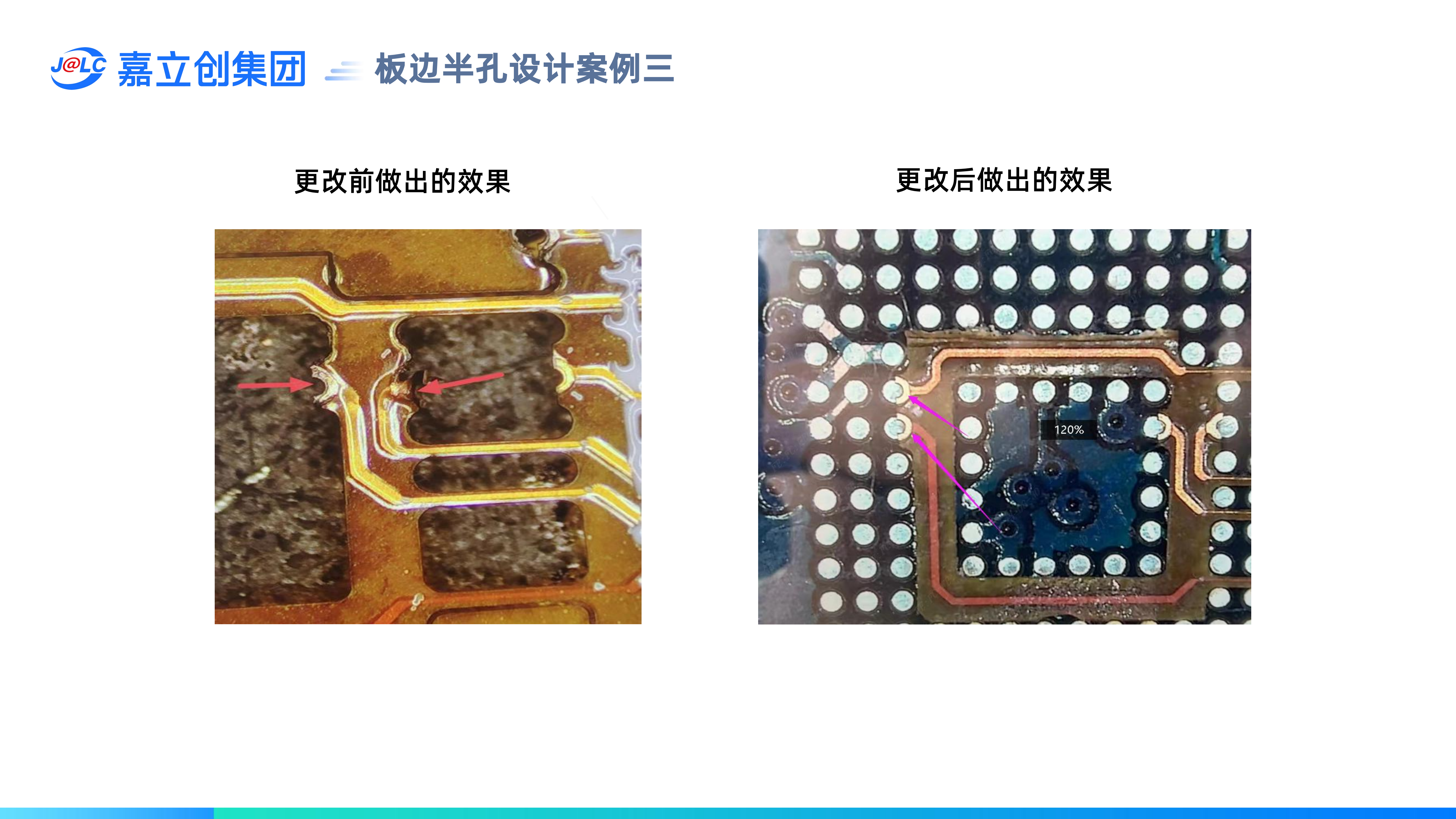

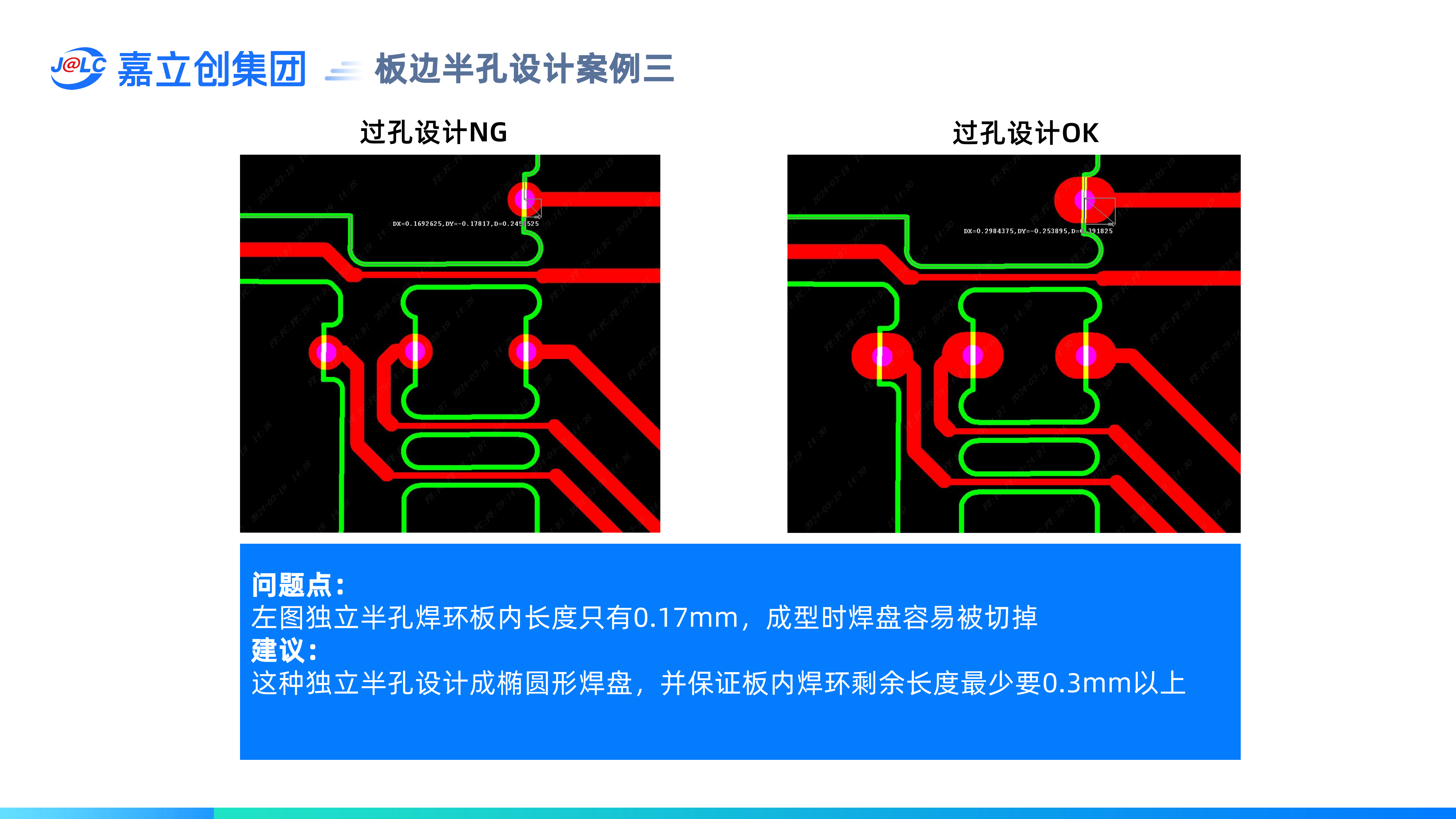

半孔通常設計在板邊需要焊接的焊盤上，方便焊接時過錫 。（1）過孔直徑建議≥0.3mm ；（2）半孔孔中心需設計在板框線正中心 ；（3）焊接金手指建議每個焊盤上打2個過孔，且板內過孔要錯開，不能加成一排；（4）獨立半孔建議設計橢圓形焊盤，并保證板內焊盤剩余寬度最少要0.3mm以上。

【視頻：FPC板邊半孔設計案例.mp4】
