FPC阻焊開窗到銅距離是否足夠
更新時間：2025-12-15 17:17
8921
0
文檔錯誤過時,
我要反饋
更新時間：2025-12-15 17:17
8921
0
8921
0
文檔錯誤過時,

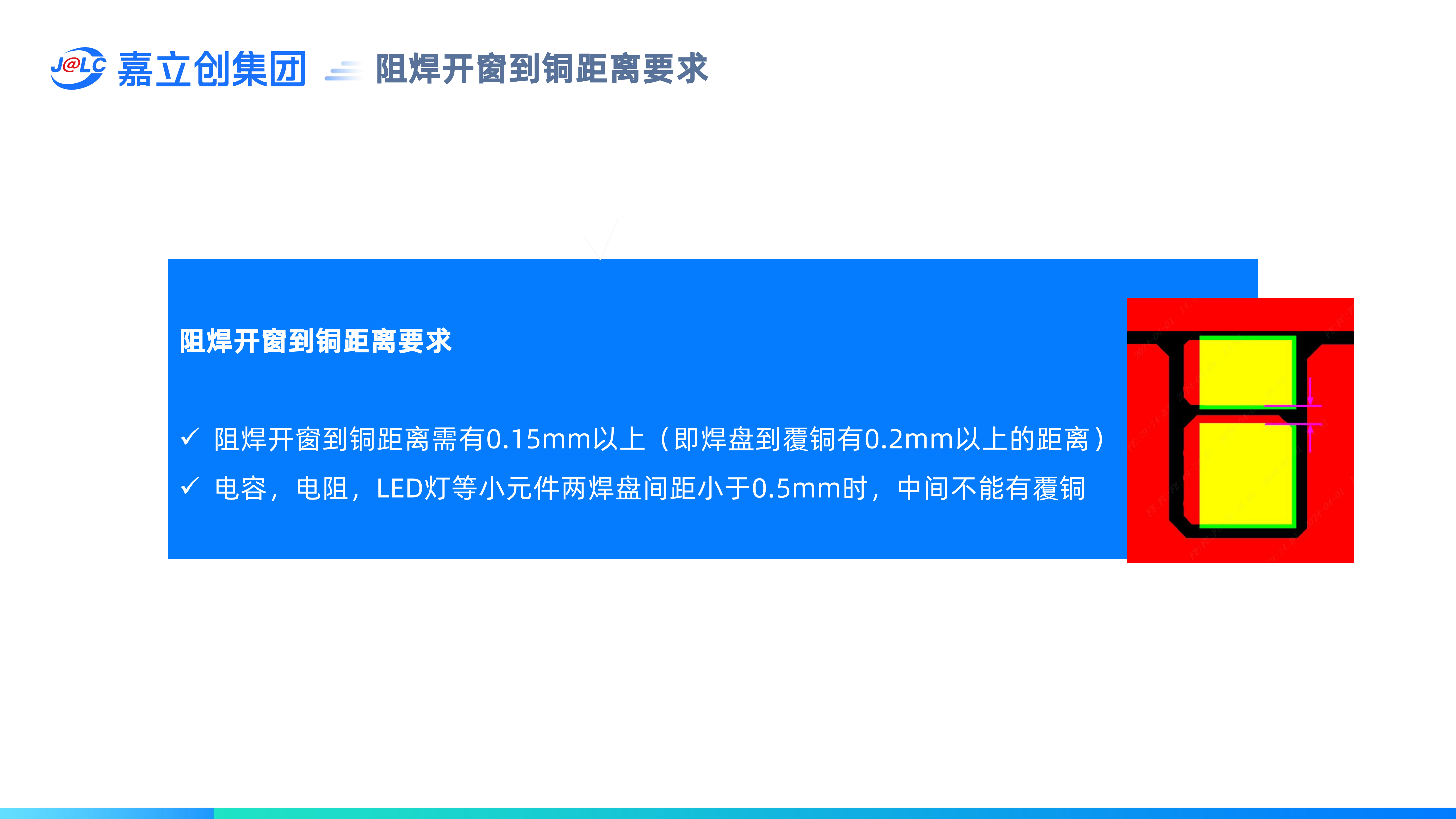

阻焊開窗到銅距離要求：（1）阻焊開窗到銅距離需有0.15mm以上（即焊盤到覆銅有0.2mm以上的距離）；（2）電容，電阻，LED燈等小元件兩焊盤間距小于0.5mm時，中間不能有覆銅。

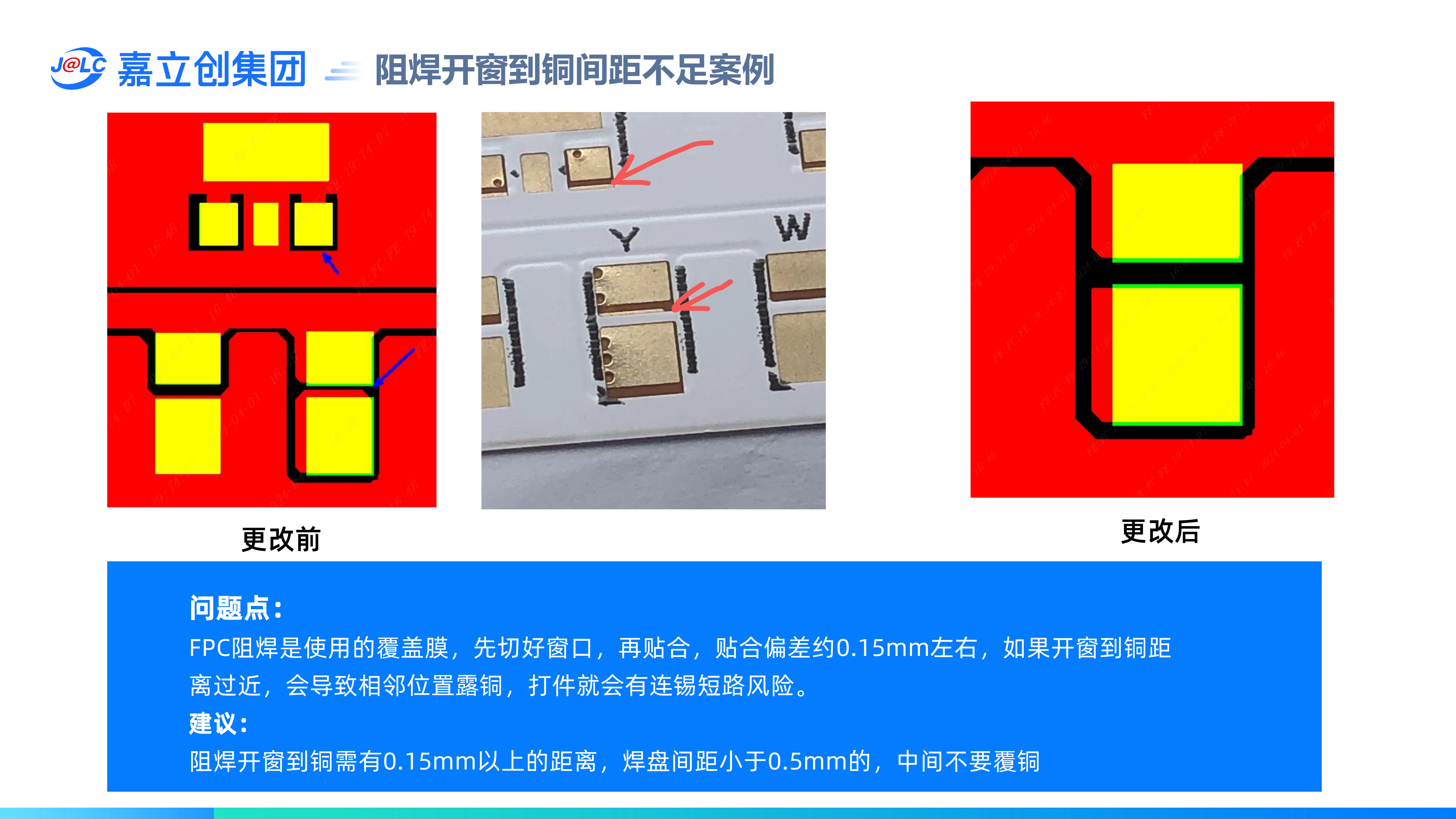

【視頻：FPC阻焊開窗到銅距離不足案例.mp4】
