FPC阻焊橋是否滿足保留要求
更新時間：2025-12-15 17:15
7658
0
文檔錯誤過時,
我要反饋
更新時間：2025-12-15 17:15
7658
0
7658
0
文檔錯誤過時,

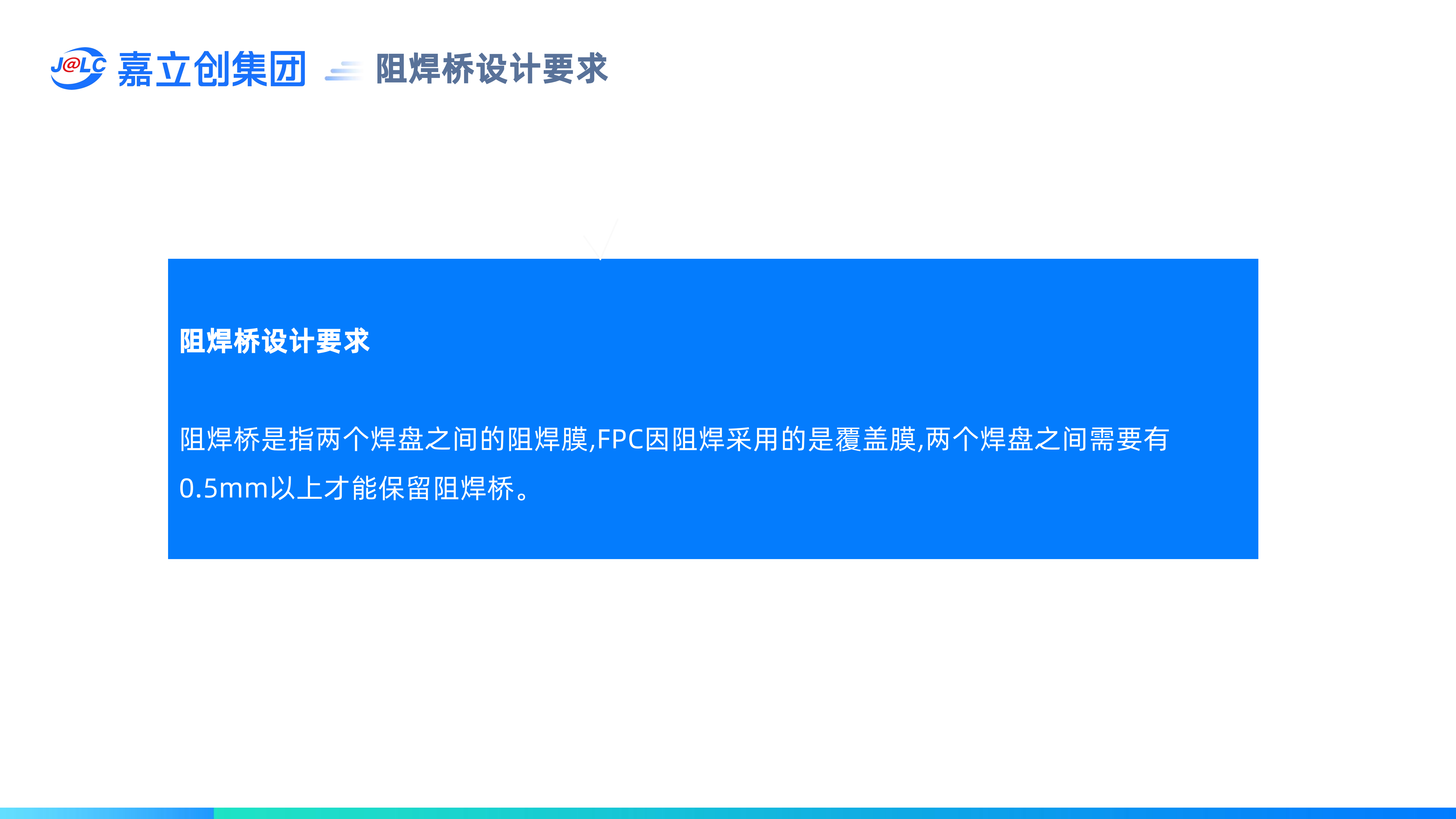

阻焊橋是指兩個焊盤之間的阻焊膜,FPC因阻焊采用的是覆蓋膜,兩個焊盤之間需要有0.5mm以上才能保留阻焊橋。

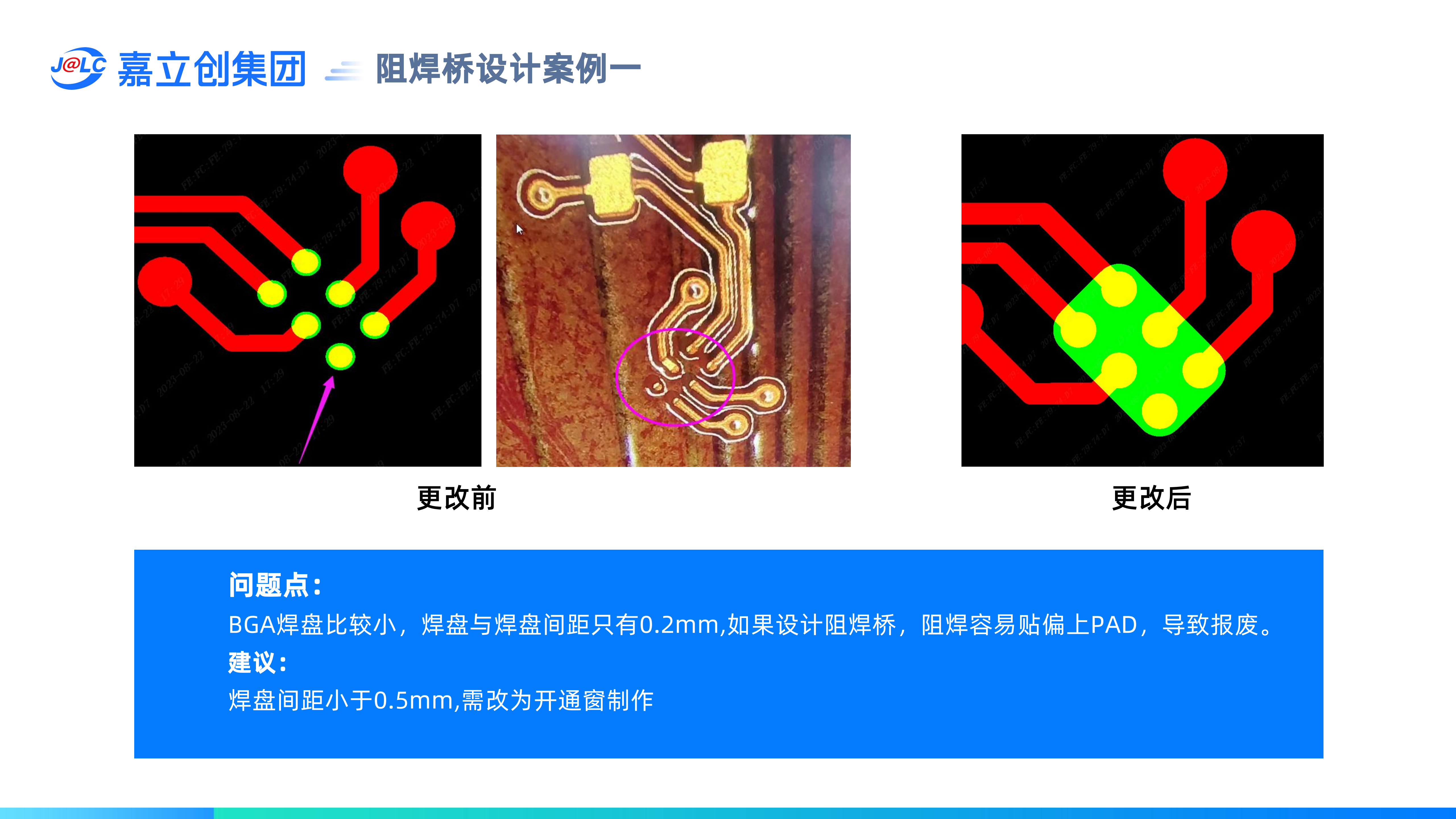

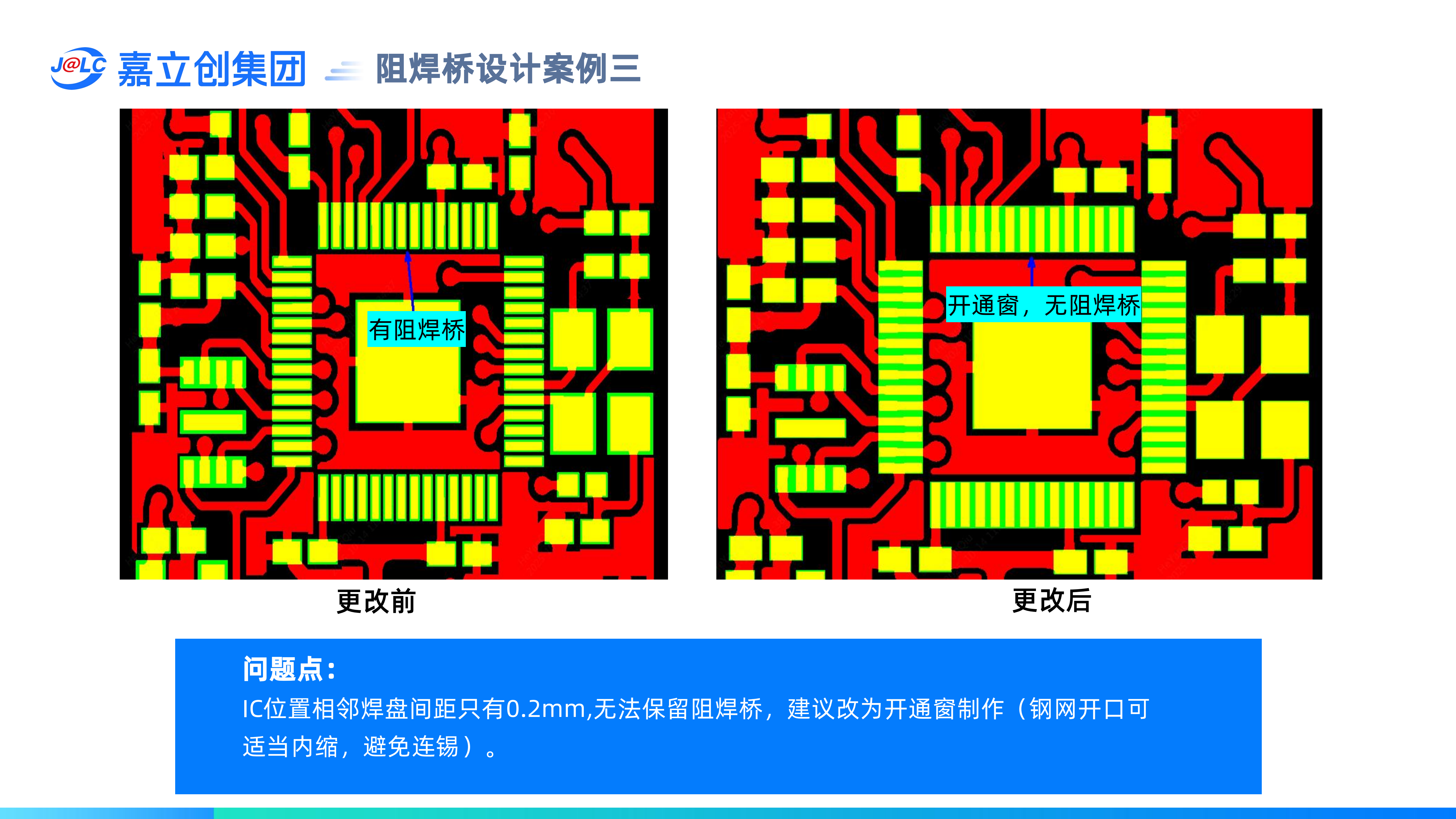

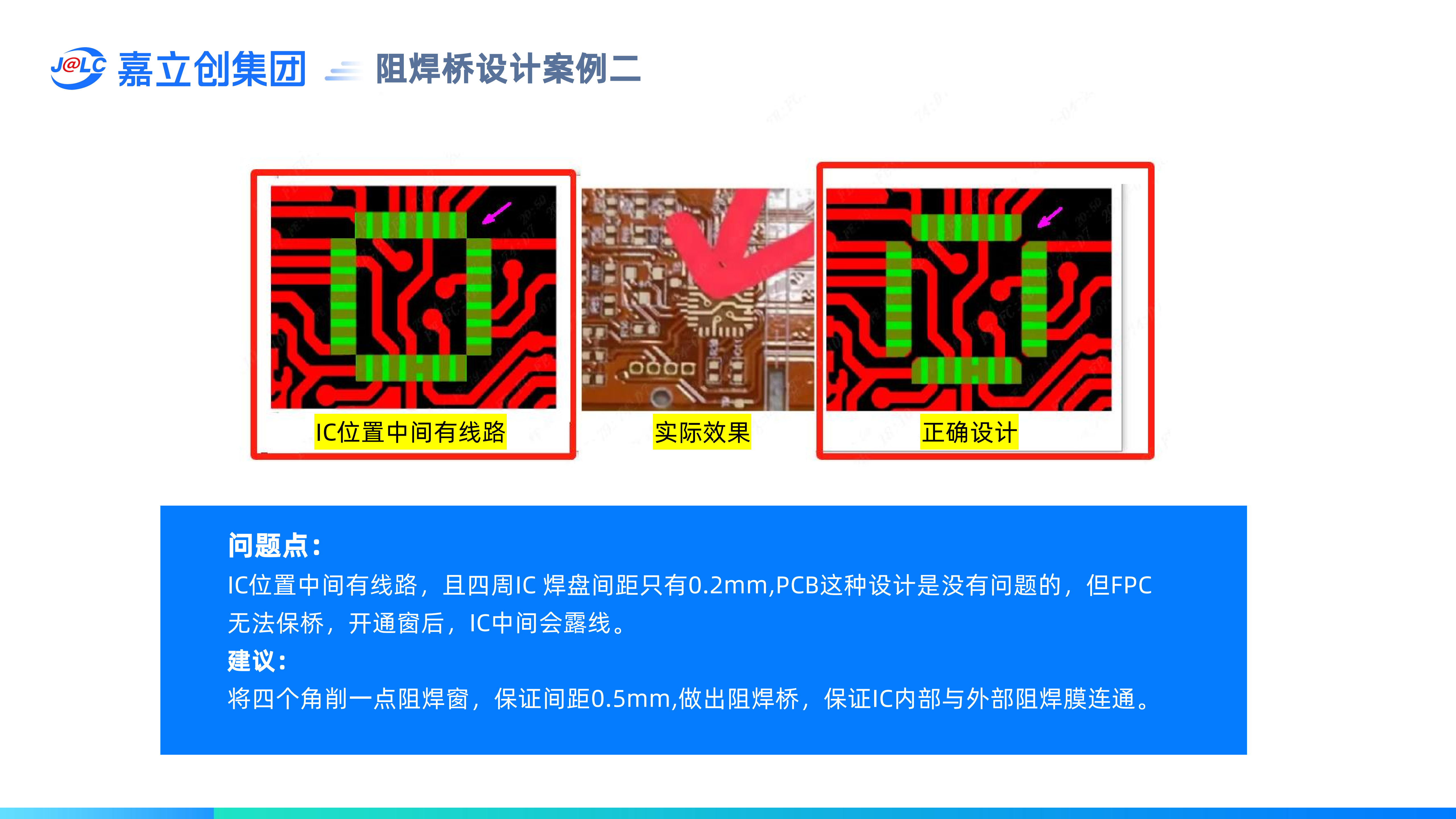

【視頻：FPC阻焊橋設計案例.mp4】
